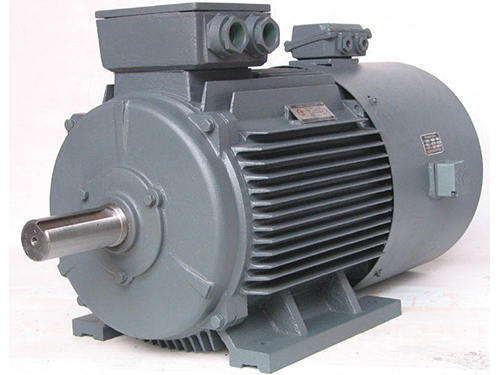

    YZP(F)变频系列电机

    发布时间:2019    点击量:1943


    一、概述

    YZP、YZPF系列起重专用变频调速三相异步电动机是本公司总结变频调速三相异步电动机的成功经验而开发的起重机专用变频调速三相异步电动机。充分吸收了近年来国内国外变频调速方面的先进技术,特别适用于起重机高起动转矩和频繁起动的要求。能与国内外各种变频装置配套,构成交流调速系统,具有较高的精度和高的动态性能。电动机基本技术要求符合IEC34-1和GB755国际和国家标准要求,安装尺寸符合IEC72国际标准。

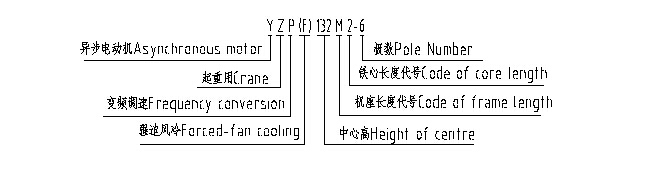

    二、型号说明Type Designation



    三、工作制、冷却方式、防护等级

    1. YZP系列电机的基准工作制为S3,负载持续率为40%,YZPF系列电机的工作制为S3,负载持续率为60%。

    2. YZP系列的冷却方式为IC411(全封闭、自带风扇冷却);YZPF系列冷却方式为IC416(全封闭、轴向风冷却)。

    3.电机的外壳防护等级为IP54,也可按用户要求制成IP55、IP56。

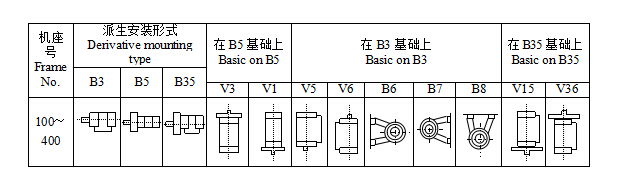

    四、电动机结构及安装型式Construction and Mounting Type



    电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36,并按下表的规定制造。

    电动机标准的轴伸为直轴,如需要锥轴需在定货时加以说明. 一般情况下,H100~560电机接线盒位于传动端机座的顶部,也可根据用户要求制造.

    五、主要技术性能

    1.电动机额定电压为380V,变频范围1~100Hz,其中1~50Hz为恒转矩调速,50~100Hz为恒功率调速。

    2.电动机的绝缘等级为F级,也可根据用户要求制成H级。

    3.电机的低速性能好,低频运行时转矩平滑,无爬行现象。

    4.过载能力强,额定电压、额定频率时,能承受2倍额定转矩历时1min。

    7.低速起动性能好,低频时起动转矩可达到额定转矩的150%。

    8.根据用户要求可带各种高分辨率的传感器(光电编码器,测速发电机,超速开关等)可带电磁制动器,齿轮减速器等附件。

    六、电动机规格表

    机座号

    同步转速

    1500(r/min)

    1000(r/min)

    750(r/min)

    600(r/min)

    100

    L1

    2.2




    L2

    3




    112

    M

    4

    2.2



    132

    S

    5.5

    3.0

    2.2


    M

    7.5




    M1


    4.0

    3.0


    M2


    5.5



    160

    M

    11

    7.5



    M1



    4


    M2



    5.5


    L

    15

    11

    7.5


    机座号

    同步转速

    1500(r/min)

    1500(r/min)

    1500(r/min)

    1500(r/min)

    180

    M

    22




    L


    15

    11


    200

    L



    15


    L1

    30

    22



    L2

    37

    30



    225

    S



    22


    M

    45

    37

    30


    250

    M

    55

    45

    37


    280

    S


    55

    45

    37

    S1

    75




    S2

    90




    M

    110

    75

    55

    45

    315

    S

    132

    90

    75

    55

    M1

    160

    110

    90

    75

    M2

    200

    132

    110

    90

    L

    220

    160

    132

    110

    355

    M

    250




    M1


    200

    160

    132

    M2


    220

    200

    160

    L

    315

    250

    220

    200

    400

    L1

    355




    L2

    400

    315

    250

    220

    L3

    500

    355

    315

    250

    450

    L1

    500

    400

    355

    315

    L2

    560

    450

    400

    355

    L3

    630

    500

    450

    400

     500

    L1

    710

    630

    500

    450

    L2

    800

    710

    560

    500

    L3

    900

    800

    630

    560

    L4

    1000

    900

    710

    630

    560

    L1

    1120

    900

    800

    710

    L2

    1250

    1000

    900

    800

    L3

    1400

    1120

    1000

    900

    L4

    1600

    1250

    1120

    1000
