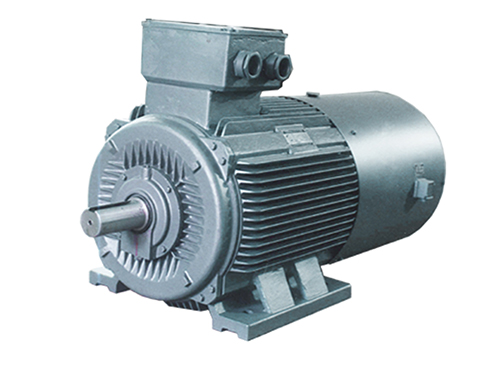

一、概述
1． YPB（F）系列一般用途变频调速三相异步电动机是本公司采用计算机辅助设计，对电机的电磁方案、结构和绝缘系统等方面进行优化而研制的三相异步电动机，具有调速范围广、精度高、运行稳定、节能效果显著、过载能力大、操作和维修方便的特点。
2． 电动机的功率等级、机座号、安装尺寸的对应关系与Y系列三相异步电动机一致，符合IEC国际标准，互换性和通用性强。广泛应用于冶金、化工、纺织、制药、印刷、包装、机床、风机、泵类等行业。
3． 电动机可附加编码器、电磁制动器、超速发电机、热保护器、加热器等附加装置，以满足用户配套需要。

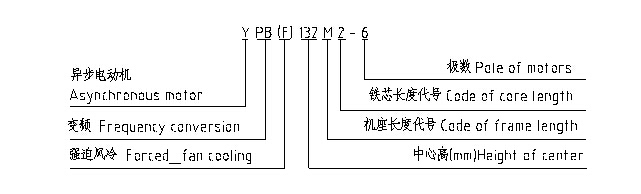

二、型号说明Type Designation
三、电动机的基本技术参数
1）电动机额定电压为：380V，额定频率：50Hz。
2）电动机的变频范围：1~100Hz。其中：1~50Hz为恒转矩调速，50~100Hz为恒功率调速。
3）电机外壳防护等级：IP54，可根据用户需要制成IP55或更高要求。
5） 电动机的绝缘等级：F级，可根据用户要求制成H级。电动机的基准工作制：S1。
5）电动机冷却方式：YPB系列冷却方式为：IC411（即电机自带风扇冷却），适用于不要求长时间低频运行的场合。
YPBF系列冷却方式为IC416（即电机采用独立供电的轴流风机进行强迫风冷），适用于要求长时间运行在低频或频繁正反转、起制动的场合。
四、电动机的结构及安装型式

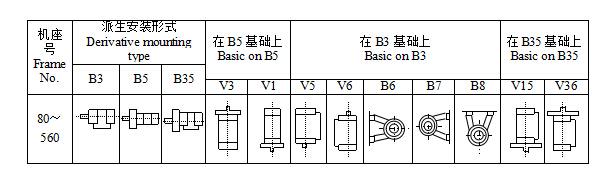

电动机的结构及安装型式为IMB3、IMB6、IMB7、IMB8、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36，并按下表的规定制造。
机座号H80-160电机接线盒位于电机右侧（从轴伸端视之），H180-560电机接线盒位于电机顶部。
六、电动机规格表
|
机座号 |
同步转速 |
||||
|
1500（r/min） |
1000(r/min) |
750(r/min) |
600(r/min) |
||
|
80 |
1 |
0.55 |
|
|
|
|
2 |
0.75 |
|
|
|
|
|
90 |
S |
1.1 |
0.75 |
|
|
|
L |
1.5 |
1.1 |
|
|
|
|
100 |
L |
|
1.5 |
|
|
|
L1 |
2.2 |
|
|
|
|
|
L2 |
3 |
|
|
|
|
|
112 |
M |
4 |
2.2 |
|
|
|
132 |
S |
5.5 |
3.0 |
2.2 |
|
|
M |
7.5 |
|
3.0 |
|
|
|
M1 |
|
4.0 |
|
|
|
|
M2 |
|
5.5 |
|
|
|
|
160 |
M |
11 |
7.5 |
|
|
|
M1 |
|
|
4 |
|
|
|
M2 |
|
|
5.5 |
|
|
|
L |
15 |
11 |
7.5 |
|
|
|
机座号 |
同步转速 |
||||
|
1500（r/min） |
1000(r/min) |
750(r/min) |
600(r/min) |
||
|
180 |
M |
18.5 |
|
|
|
|
L |
22 |
15 |
11 |
|
|
|
200 |
L |
30 |
|
15 |
|
|
L1 |
|
18.5 |
|
|
|
|
L2 |
|
22 |
|
|
|
|
225 |
S |
37 |
30 |
18.5 |
|
|
M |
45 |
|
22 |
|
|
|
250 |
M |
55 |
37 |
30 |
|
|
280 |
S |
75 |
45 |
37 |
|
|
S1 |
|
|
|
|
|
|
S2 |
|
|
|
|
|
|
M |
90 |
55 |
45 |
|
|
|
315 |
S |
110 |
75 |
55 |
45 |
|
M |
132 |
90 |
75 |
55 |
|
|
L1 |
160 |
110 |
90 |
75 |
|
|
L2 |
200 |
132 |
110 |
90 |
|
|
355 |
M |
250 |
|
|
|
|
M1 |
|
160 |
132 |
110 |
|
|
M2 |
|
200 |
160 |
132 |
|
|
L |
315 |
250 |
200 |
160 |
|
|
400 |
L1 |
355 |
|
|
|
|
L2 |
400 |
315 |
250 |
200 |
|
|
L3 |
500 |
355 |
315 |
250 |
|
|
450 |
L1 |
500 |
400 |
355 |
315 |
|
L2 |
560 |
450 |
400 |
355 |
|
|
L3 |
630 |
500 |
450 |
400 |
|
|
500 |
L1 |
710 |
630 |
500 |
450 |
|
L2 |
800 |
710 |
560 |
500 |
|
|
L3 |
900 |
800 |
630 |
560 |
|
|
L4 |
1000 |
900 |
710 |
630 |
|
|
560 |
L1 |
1120 |
900 |
800 |
710 |
|
L2 |
1250 |
1000 |
900 |
800 |
|
|
L3 |
1400 |
1120 |
1000 |
900 |
|
|
L4 |
1600 |
1250 |
1120 |
1000 |
|
