一、概述
随着电力电子科技的发展,以变频器和交流变频器专用三相异步电动机组成的交流调速系统得到了极大的推广和应用.
治金行业的技术更新和设备改造也大量的采用变频调速的装置,为了满足治金行业特别是治金行业中锟道设置对调速技术应用的要求.

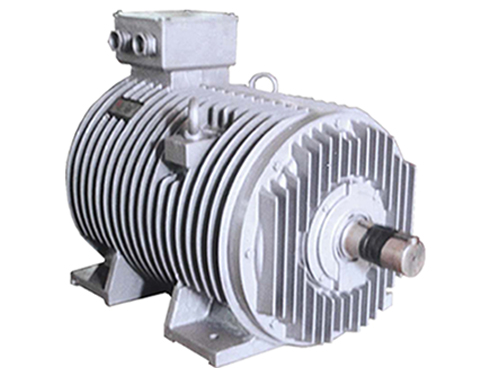

我公司专门研制开发了YGP系列辊道用变频调速三相异步电动机,该系列产品的开发综合了我公司几十年生产的各种三相异步电动机和多年来生产电机的丰富经验,电机的电磁设计.结构设计.绝缘结构设计,材料选用等方面都充分考虑了变频速的适应能力.
电动机既具有锟道三相异步电动机过载能力大,机械强度高的特点.又具有变频速电动机调速范围广,运行稳定的性能,在变频控制条件下,电动机既适合于S1连续工作制运行的输送辊道辊子,频繁运动,制动和正反,转运行的工作锟道锟子.

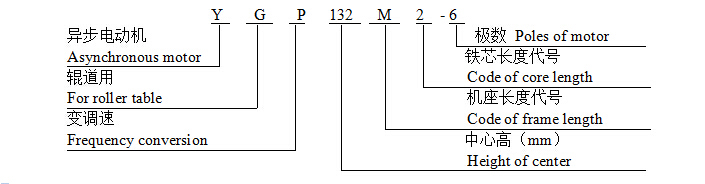

二、型号说明Type Designation
三、电动机的基本技术参数
1．基准电压380V、基准频率50Hz。也可根据用户要求确定基准点的电压和频率。
2．电动机的基准工作制为连续工作制S1，也可适应S2～S9的其它工作制运行的场合。
3．电动机的绝缘等级为H级。
4．电动机的外壳防护等级为IP54，也可按需要制IP55、IP56，冷却方式为IC410（全封闭表面冷却）。
5．电动机的调速范围广，采用V/f控制，变频范围为1～100Hz，其中1～50Hz为恒转矩调速，50～100Hz为恒功率调速（即输出功率不变）。采用矢量控制时，变范围更宽，低频性能更好。
6．电动机的过载能力大，过载能力可达到额定转矩的3.0倍（一般电动机为2.0倍）。
7．低频起动力矩大，频率为1Hz时的起动转矩可达到额定转矩的1.3～1.8倍。
8．低速性能好。低速时转矩平滑，无爬行现象。
9．接线盒。接线盒标准位置：H100～225机座的接线盒从传动端视之，在机座的左侧，H250～355机座接线盒位置在非传动端机座的顶部。
四、电动机的结构及安装型式
1．YGP系列电动机有三种结构及安装型式，均为卧式安装：
B3：机座带底脚，端盖上无缘凸缘（H100～400）；
B5：机座不带底脚，端盖上有凸缘（H100～225）；
B35：机座带底脚，端盖上有凸缘（H100～355）。
2．根据用户的要求可带齿轮减速机等附件。
五、电动机规格表
|
机座号 |
同步转速 |
|
|
||||
|
1500（r/min） |
1000 (r/min) |
750 (r/min) |
600 (r/min) |
500 (r/min) |
375 (r/min) |
||
|
112 |
L1 |
1.1 |
0.75 |
0.55 |
|
|
|
|
L2 |
1.5 |
1.1 |
0.75 |
|
|
|
|
|
132 |
M1 |
2.2 |
1.5 |
1.1 |
0.75 |
0.55 |
|
|
M2 |
3.0 |
2.2 |
1.5 |
1.1 |
0.75 |
|
|
|
160 |
S1 |
4.0 |
3.0 |
2.2 |
1.5 |
1.1 |
0.75 |
|
S2 |
5.5 |
4.0 |
3.0 |
2.2 |
1.5 |
1.1 |
|
|
L1 |
7.5 |
5.5 |
4.0 |
3.0 |
2.2 |
1.5 |
|
|
L2 |
9.0 |
7.5 |
5.5 |
4.0 |
3.0 |
2.2 |
|
|
180 |
L1 |
11 |
9.0 |
7.5 |
5.5 |
4.0 |
3.0 |
|
L2 |
15 |
11 |
9.0 |
7.5 |
5.5 |
4.0 |
|
|
200 |
L1 |
18.5 |
15 |
11 |
9.0 |
7.5 |
5.5 |
|
L2 |
22 |
18.5 |
15 |
11 |
9.0 |
7.5 |
|
|
225 |
M1 |
25 |
22 |
18.5 |
15 |
11 |
9.0 |
|
|
M2 |
30 |
25 |
22 |
18.5 |
15 |
11 |
|
250 |
M |
37 |
30 |
25 |
22 |
18.5 |
15 |
|
280 |
S |
45 |
37 |
30 |
25 |
22 |
18.5 |
|
M |
55 |
45 |
37 |
30 |
25 |
22 |
|
|
L |
75 |
55 |
45 |
37 |
30 |
25 |
|
|
315 |
S |
90 |
75 |
55 |
75 |
37 |
30 |
|
M |
110 |
90 |
75 |
55 |
45 |
37 |
|
|
L |
|
|
|
75 |
55 |
45 |
|
|
355 |
M |
132 |
110 |
90 |
75 |
55 |
45 |
|
L |
160 |
132 |
110 |
90 |
75 |
55 |
|
|
400 |
L1 |
200 |
160 |
132 |
110 |
90 |
75 |
|
L2 |
250 |
200 |
160 |
132 |
110 |
90 |
|
七、订货须知
订货时请注明电机型号、额定功率、额定电压、额定频率、安装型式及安装尺寸。
若对电机极数、电压等级、功率、调速特性、绝缘等级、防护型式、安装尺寸等有特殊要求，请在订货时说明，另行商议。
